Как выбрать бетонные кольца для колодца и правильно их установить

Чтобы выбрать бетонные кольца, сначала определите назначение колодца, затем — диаметр, высоту и тип соединения. Днище, перекрытие и люк подбирайте сразу: одинаковая цифра в маркировке ещё не гарантирует, что детали подойдут друг к другу.

Главное при установке — устойчивое основание, ровная сборка и герметичные соединения там, где это требуется. Кольца с замком или дном упрощают отдельные работы, но не заменяют подготовку участка.

Какие бетонные кольца выбрать

Для смотрового колодца важны доступ к трубам и место для обслуживания. Для накопителя стоков — полезный объём и герметичность. Если собираете септик, учтите: кольца образуют корпус, а очистку обеспечивает вся система. Питьевой колодец требует отдельного решения по месту, материалам и защите воды.

В каталоге бетонных колец АСБИ есть несколько вариантов:

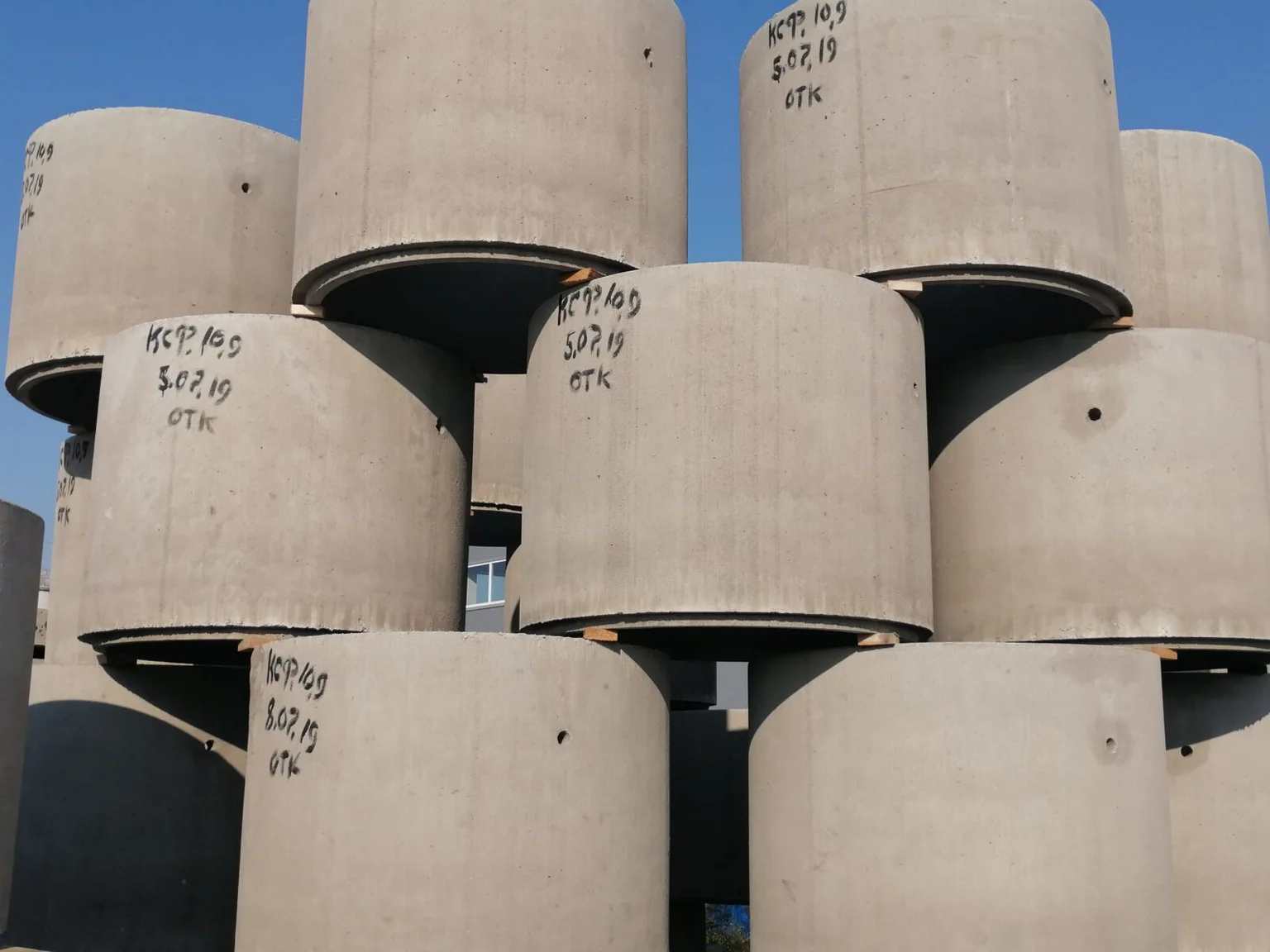

• Стеновые кольца КС — для набора стенок колодца. Элементы разной высоты позволяют выйти на нужную отметку.
• Кольца КСФ с фальцем — профиль на торцах помогает совместить элементы. Например, КСФ 10.9 с фальцевым соединением. Такой замок не заменяет герметизацию шва.
• Кольца КСФД с дном — нижний элемент со встроенным днищем. У КСФД 10.9 нет монтажного стыка между стенкой и дном, но подготовленное основание всё равно нужно.

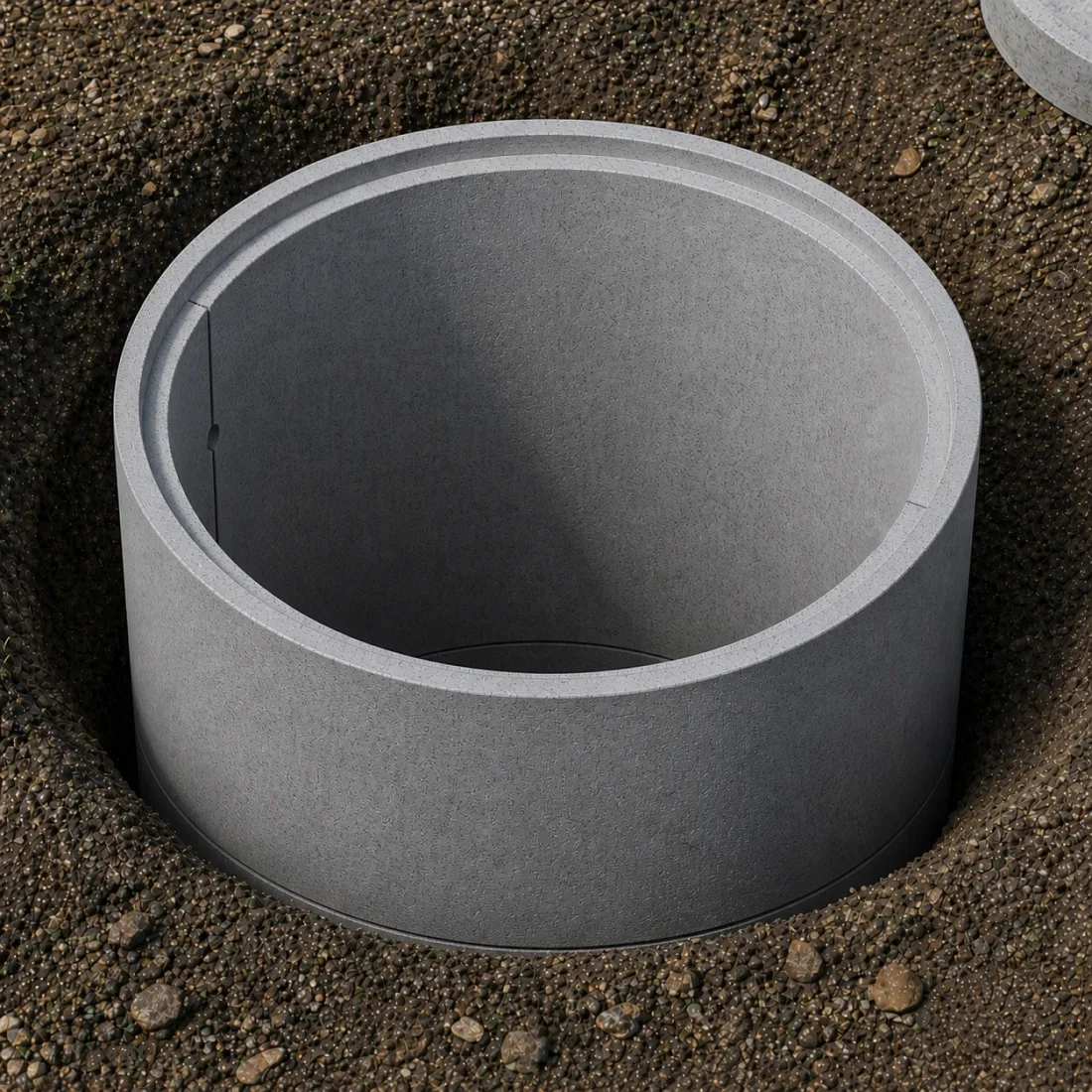

Фальцевое соединение бетонных колец

Колодец без дна нельзя считать универсальным решением для канализации. Возможность фильтрации очищенных стоков в грунт зависит от почвы и уровня подземных вод. При высоком уровне воды дополнительно проверяют устойчивость конструкции против всплытия.

Как подобрать размер и рассчитать объём

Для объёма нужен внутренний диаметр, для котлована — наружный. Фактические размеры и массу смотрите в карточке изделия, а не только в названии.

Например, у КСФ 10.9 внутренний диаметр — 100 см, наружный — 116 см, высота — 90 см, масса — 700 кг. Кольцо КСФД 10.9 с дном весит 850 кг. Массу учитывают при заказе доставки и крана: техника должна поднимать груз на нужном вылете стрелы.

Объём цилиндрической части считают по формуле V = π × D² / 4 × H, где D — внутренний диаметр, H — внутренняя высота в метрах.

При диаметре 1 м и высоте 0,9 м получается около 0,71 м³, для трёх таких участков — 2,12 м³. Полезный объём камеры будет меньше: учитывают дно, лотки и рабочий уровень жидкости. У кольца с дном общая высота изделия не равна внутренней.

Количество колец определяют по схеме с отметками труб, днища, перекрытия и люка. Одного расчёта объёма для этого недостаточно.

Что купить вместе с кольцами

Согласуйте весь комплект до доставки:

• днище или нижнее кольцо с дном;
• стеновые и доборные элементы совместимого размера и профиля;
• перекрытие с подходящим опиранием и несущей способностью — например, плиту ПП 10-1, если она предусмотрена вашей конструкцией;
• горловину, канализационный люк и материалы для герметизации.

Днища и перекрытия можно посмотреть в разделе «Элементы колодца». Если сверху будет проезжать автомобиль, проверяют допустимую нагрузку на весь узел, включая плиту и её опору.

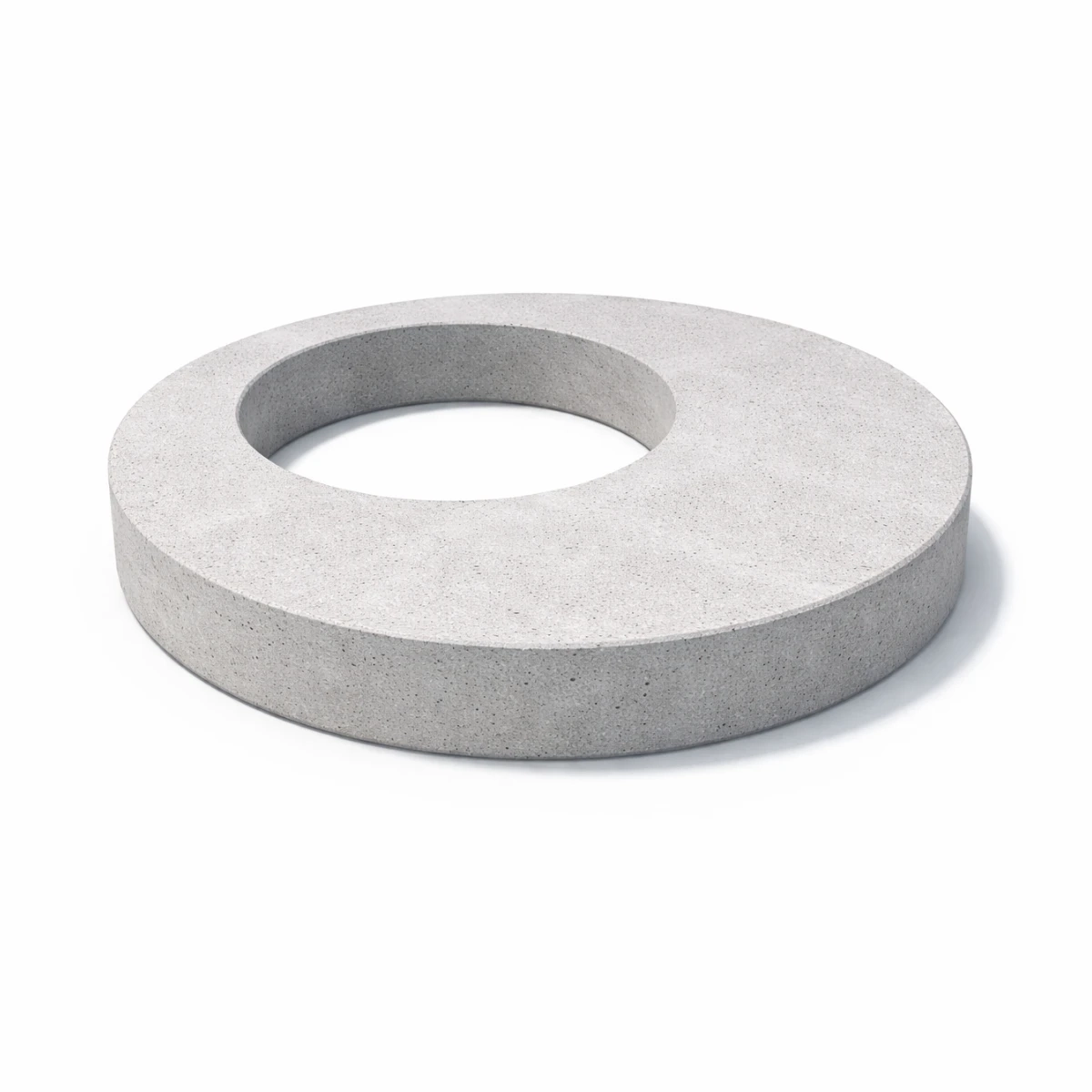

Плита перекрытия бетонного колодца

Как правильно установить бетонные кольца

Ниже — основные этапы сборки в подготовленном котловане. Для опускного способа, когда грунт выбирают изнутри колец, нужна другая технология.

1. Подготовьте котлован и подъезд. Уточните расположение коммуникаций, грунты и уровень воды. Оставьте место для сборки и обработки швов, предусмотрите откосы или крепление стенок. До разгрузки проверьте маркировку, документы и состояние изделий: трещины, оголённую арматуру и повреждённые места подъёма нужно оценить до монтажа.
2. Устройте основание. Его материал и толщину подбирают по грунту и нагрузке. Опора должна быть ровной и устойчивой; ставить кольца на рыхлое или размытое дно нельзя. После бетонной подготовки дожидаются требуемой прочности.
3. Выставьте первый элемент по уровню. Положение днища или кольца с дном задаёт геометрию всей шахты. Не исправляйте перекос случайными обломками кирпича.
4. Соберите стенки. Очистите торцы и выполните соединения с предусмотренными уплотнениями или составами. Кольца опускают плавно, каждый раз проверяя вертикальность и ровность стыка.
5. Подключите трубы и проверьте герметичность. Отверстия и отметки вводов определяют заранее. Стыки и вводы проверяют до засыпки; для герметичных камер проводят предусмотренные проектом испытания.
6. Установите перекрытие и люк, затем засыпьте котлован. Засыпку выполняют равномерно, послойно, не повреждая трубы и гидроизоляцию. В закрытую камеру не должна затекать поверхностная вода через горловину.

Монтаж выполняет подготовленная бригада с грузоподъёмной техникой. Строповку выбирают по документации изделия, людей под груз не допускают. Спуск в шахту требует проверки воздуха и мер страховки — самостоятельно заходить внутрь для осмотра опасно.

Заказать бетонные кольца в АСБИ

Выбрать бетонные кольца для колодца и комплектующие можно в каталоге АСБИ. Перед заказом подготовьте размеры и схему сооружения, сообщите условия подъезда. Согласуйте комплект и доставку по Калининграду и области до начала работ, чтобы не искать недостающие детали уже во время монтажа.
