Водоотведение при укладке тротуарной плитки: уклоны, лотки и отвод воды

После дождя вода должна уходить с мощения, а не собираться у крыльца или ворот. Для этого ещё до укладки тротуарной плитки определяют направление стока, задают уклоны и предусматривают место, куда вода попадёт дальше. Красиво установленный лоток мало поможет, если его выпуск никуда не подключён.

Рабочая схема выглядит так: покрытие с уклоном → лоток или дождеприёмник → отводящая труба → место приёма воды. На небольшой дорожке сборные элементы могут не понадобиться, если сток безопасно уходит на подходящий озеленённый участок. Но и это решение нужно проверить по рельефу и свойствам грунта.

Почему нельзя рассчитывать только на швы между плитками

Через швы обычной тротуарной плитки часть влаги действительно проникает вниз. Однако это не делает покрытие полноценной водопроницаемой системой. Во время ливня вода поступает быстрее, чем успевает просочиться, а со временем в швах накапливаются пыль и мелкий мусор.

Если под мощением вода тоже задерживается, основание переувлажняется. На чувствительном к морозу грунте это повышает риск подвижек, а на поверхности появляются просадки и лужи. Водопроницаемое мощение устраивают по отдельной технологии: со специальными швами, заполнителем и основанием. Просто оставить зазоры пошире недостаточно.

С чего начать планирование водоотвода

Сначала смотрят не на ассортимент лотков, а на участок. Нужно связать отметки дома, въезда и будущего покрытия с высотой выпуска. Иногда именно выпуск определяет, где пройдёт вся линия водоотведения.

• Отметьте защищаемые места. Пороги, ступени, гараж, подвал и цоколь не должны оказаться на пути основного потока.
• Учтите всю площадь сбора. На площадку может стекать вода с крыши, соседних дорожек и расположенного выше газона.
• Найдите низкие точки. Измерения нивелиром покажут их точнее, чем осмотр на глаз. Полезно также посмотреть, где вода стоит после дождя.
• Проверьте грунт и место отвода. Способность почвы впитывать воду и сезонный уровень грунтовых вод особенно важны для поглощающих сооружений.
• Оставьте доступ для обслуживания. Решётки, пескоуловители и ревизии должны открываться после завершения благоустройства.

На простой схеме обозначают стрелки стока, высотные отметки, приёмники и трассу труб. Заодно уточняют расположение подземных коммуникаций. Это стоит сделать до выемки грунта, пока изменения не требуют разбирать готовую дорожку.

Какой уклон нужен тротуарной плитке для стока воды

Для предварительной оценки можно рассмотреть уклон около 2%, то есть 2 см на каждый метр в направлении стока. Это ориентир для обсуждения схемы, а не универсальная норма. Рабочее значение выбирают с учётом назначения площадки, рельефа, фактуры плитки, длины стока и требований к удобству прохода.

Пример: от стены до лотка 4 м. При уклоне 2% разница уровней составит 4 × 2 = 8 см. Если верх покрытия у дома принят за условную отметку 0, у лотка он будет на отметке −8 см. Это перепад поверхности; высоту решётки и глубину канала учитывают отдельно.

Воду по возможности направляют от здания. Дорожке можно задать поперечный уклон к одной стороне, площадку сложной формы — разделить на несколько участков стока. Пытаться свести большой двор к одной точке не всегда удобно: появляются лишние переломы поверхности.

Уклоны закладывают уже при подготовке основания. Нельзя выправлять значительный перепад только толстым слоем монтажного песка: после уплотнения и нагрузки такая подсыпка может осесть. Порядок этих работ разобран в статье о подготовке территории под укладку тротуарной плитки.

Что выбрать: линейный водоотвод или дождеприёмники

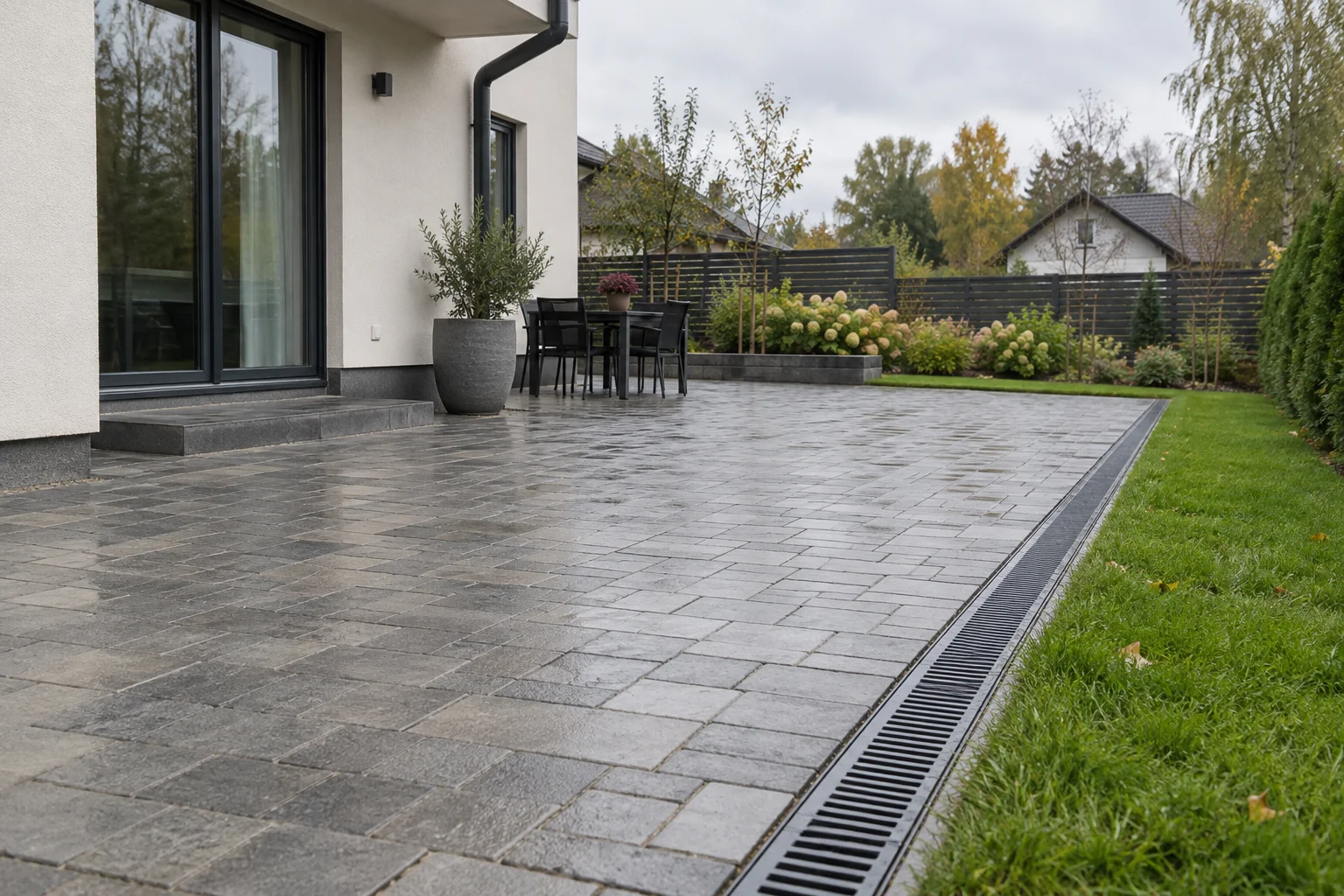

Лотки для сбора воды вдоль покрытия

Линейный водоотвод перехватывает сток по всей длине канала. Его удобно размещать у нижнего края площадки, вдоль дорожки или поперёк въезда. У ворот и гаража положение линии проверяют особенно внимательно: вода должна попасть в решётку до того, как достигнет порога.

Сечение канала и количество выпусков зависят от площади сбора и расчётного дождя. Узкий лоток, который подходит для небольшой террасы, может не справиться с двором и подключённой к нему крышей. Подбирать систему только по ширине решётки или цене за метр не стоит.

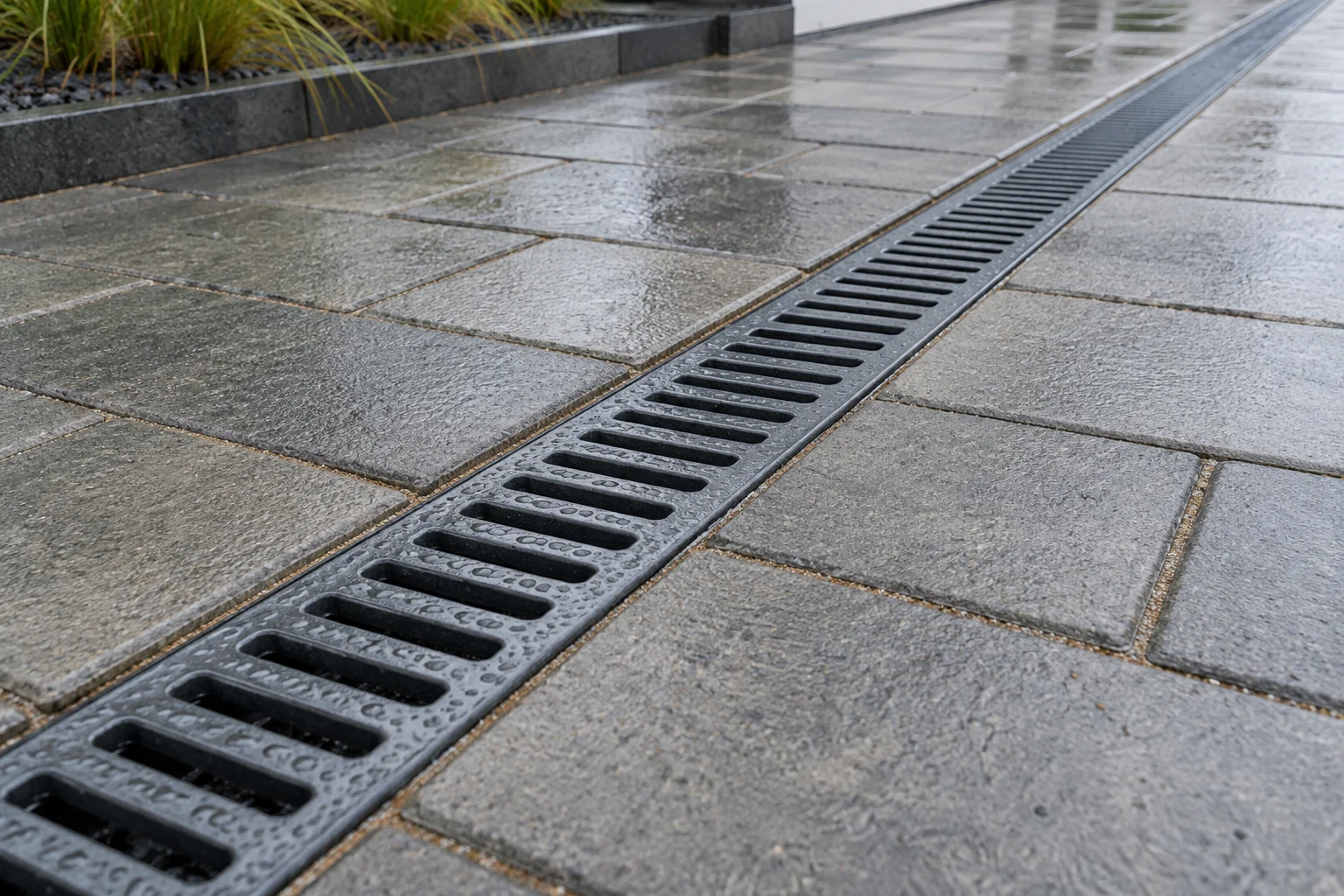

Водоотводный лоток в покрытии из тротуарной плитки

Точечный сбор под водосточными трубами

Дождеприёмник собирает воду в определённой точке — например, под выпуском кровельного водостока. Так поток с крыши не разливается по дорожке и не вымывает заполнитель швов возле стены.

Для сбора воды с самой площадки к дождеприёмнику формируют уклоны со всех обслуживаемых сторон. Просто поставить его в удобном месте недостаточно: если рядом останется более низкий участок, лужа появится именно там.

Оба решения можно сочетать. Например, воду с мощения собирают лотки, а с крыши — отдельные приёмники. Если дальше потоки объединяются, пропускную способность общей трубы проверяют по их суммарному расходу.

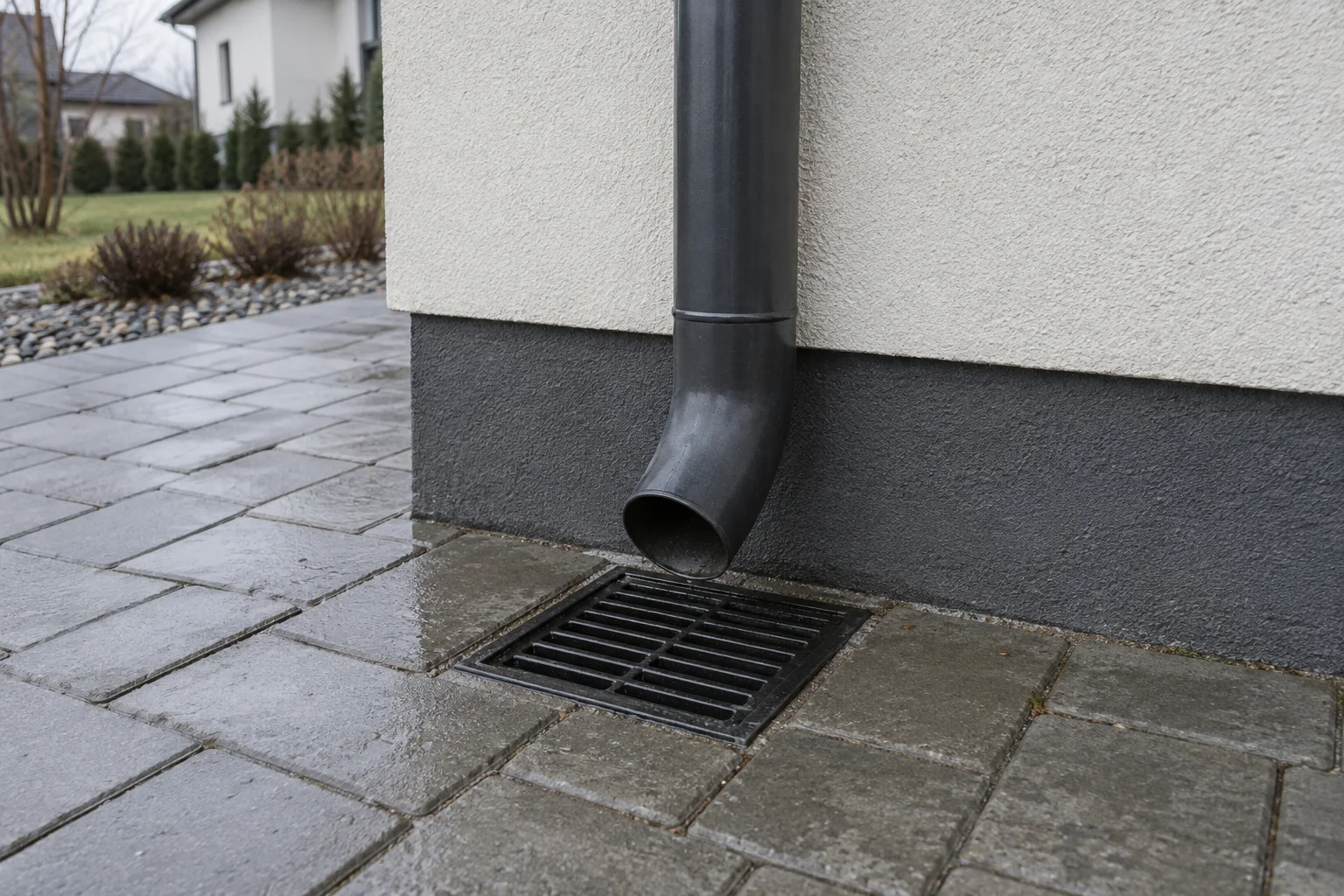

Дождеприёмник под водосточной трубой

Куда отводить собранную воду

Лотки и трубы только перемещают воду. Для завершённой системы нужна точка, которая способна её принять. Возможность отвода проверяют до покупки материалов.

• Ливневая сеть. Подходит при наличии технической возможности подключения и достаточной пропускной способности. Условия подключения выясняют у владельца сети.
• Поглощение в грунт. Дождевой сад или подземное инфильтрационное сооружение выбирают после проверки водопроницаемости почвы и уровня грунтовых вод. В плотной глине простая яма со щебнем может лишь накапливать воду.
• Накопительная ёмкость. Позволяет собирать сток для последующего использования. Для неё заранее предусматривают обслуживание и безопасный перелив при заполнении.

Не следует направлять поток к фундаменту, на соседний участок или на проход, где зимой образуется наледь. Существующую канаву тоже нельзя считать готовым решением без проверки: важны её состояние, уровень воды и возможность такого сброса.

Если выпуск расположен слишком высоко, самотёк не получится. Тогда пересматривают высотную схему, расположение приёмников или способ отвода. Более глубокая траншея сама по себе эту проблему не решает.

Как установить водоотвод рядом с плиткой

Монтаж выполняют по инструкции к выбранной системе. Для автомобильного въезда учитывают нагрузку на весь узел: корпус лотка, решётку, крепления и опорную конструкцию. Прочная решётка не компенсирует слабую установку канала.

1. Выставляют отметки. Проверяют высоту покрытия, решётки, дна лотка и выпуска. Уклон поверхности и уклон отводящей трубы рассчитывают отдельно.
2. Готовят опору. Основание и боковое закрепление канала, в том числе бетонную обойму, если она предусмотрена, выполняют по монтажной схеме и нагрузке.
3. Собирают линию и подключают выпуск. Проверяют стыки, заглушки, пескоуловитель и соединения с трубой. Воду нельзя выпускать прямо в щебень под соседними плитками.
4. Укладывают примыкания. Верх решётки обычно располагают немного ниже покрытия. Точный перепад берут из инструкции; выступающий край будет мешать стоку.
5. Проверяют систему водой. До закрытия доступных соединений проверяют их герметичность, а после завершения мощения — направление потока и работу выпуска.

Поверхностный водоотвод не заменяет дренаж основания. Если вода задерживается под плиткой из-за слабопроницаемого грунта, бетонной плиты или высокого уровня грунтовых вод, нужен отдельный разбор конструкции. Геотекстиль разделяет и фильтрует слои, но сам по себе воду с участка не удаляет.

Как проверить результат и ухаживать за системой

При приёмке работ стоит пройти весь путь воды: от верхней точки площадки до выпуска. Пролив из шланга помогает увидеть обратные уклоны и локальные впадины, но не заменяет расчёт пропускной способности на сильный ливень.

• Вода движется к приёмникам, не задерживается у цоколя и не пересекает порог гаража.
• Перед решётками нет выступающих кромок, перекрывающих поток.
• Лотки закреплены, решётки не качаются и снимаются для очистки.
• Пескоуловители доступны, а строительный песок и мусор убраны из каналов.
• Известно, куда подключён выпуск и как добраться до мест прочистки.

Осматривайте водоотвод весной, после листопада и сильных дождей. Листья снимают с решёток, осадок удаляют из корзин и пескоуловителей. Если вода стала уходить медленнее, сначала проверяют засорение и выпуск. Разбирать плитку имеет смысл после того, как понятна причина.

Частые вопросы

Можно ли обойтись без лотков на садовой дорожке?

Да, если уклон направляет воду на участок, который может её принять без размыва и подтопления. Проверяют не только площадь дорожки, но и приток с соседней территории. Для замкнутого двора или въезда, ведущего вниз к гаражу, такая схема обычно требует дополнительных мер.

Можно ли сделать водоотведение после укладки плитки?

Можно, но объём переделки зависит от существующих отметок. При подходящем уклоне достаточно разобрать полосу под лоток и трубу. Если покрытие направляет воду к дому или в отдельные впадины, придётся исправлять и основание соответствующих участков.

Почему лужа остаётся рядом с исправным лотком?

Чаще всего вода не доходит до него из-за локальной просадки или слишком высокой кромки. Проверяют поверхность правилом и нивелиром, затем устраняют причину. Если сам канал переполнен, ищут засор, проблему выпуска или недостаточную пропускную способность.
