Блоки ФБС для фундамента: как выбрать размеры и рассчитать количество

При заказе ФБС легко ошибиться не в количестве кубометров, а в составе партии: длинных блоков хватает, коротких для углов и примыканий — нет. Поэтому покупку лучше начинать с раскладки, где видно положение каждого изделия.

Размеры ФБС выбирают по проекту, а количество считают отдельно для каждого ряда. Ниже разберём маркировку, сравним несколько изделий из каталога АСБИ и покажем простой пример расчёта.

Что означает маркировка ФБС

ФБС — сплошные бетонные блоки. Их используют для стен подвалов и технических подпольев, а при соответствующем проектном решении — для фундаментов. Само наличие подходящих по размеру блоков ещё не означает, что сборное основание подходит вашему участку.

Рассмотрим ФБС 24.4.6-Т:

• 24 — округлённая длина в дециметрах; фактическая длина изделия — 238 см;
• 4 — ширина 40 см;
• 6 — округлённая высота; фактически — 58 см;
• Т — тяжёлый бетон.

Для раскладки берите фактические габариты из карточки изделия и учитывайте растворные швы. Если просто умножить цифры маркировки на десять, длина ряда получится неверной.

Размеры и масса блоков ФБС

В каталоге фундаментных блоков АСБИ есть изделия разной длины, ширины и высоты. Вот несколько вариантов для сравнения. Размеры указаны в сантиметрах, масса — за одну штуку.

Длинные блоки позволяют собрать прямой участок с меньшим числом стыков. Короткие нужны для раскладки у углов, пересечений и проёмов. Например, ФБС 12.3.6-Т длиной 118 см помогает дополнить ряд, где изделие длиной 238 см уже не помещается.

Ширину блока нельзя выбирать только по толщине стены дома. Проектировщик учитывает нагрузки, грунт, опирание стен и конструкцию основания. Высоту рядов согласуют с отметками подвала, перекрытий и вводов коммуникаций.

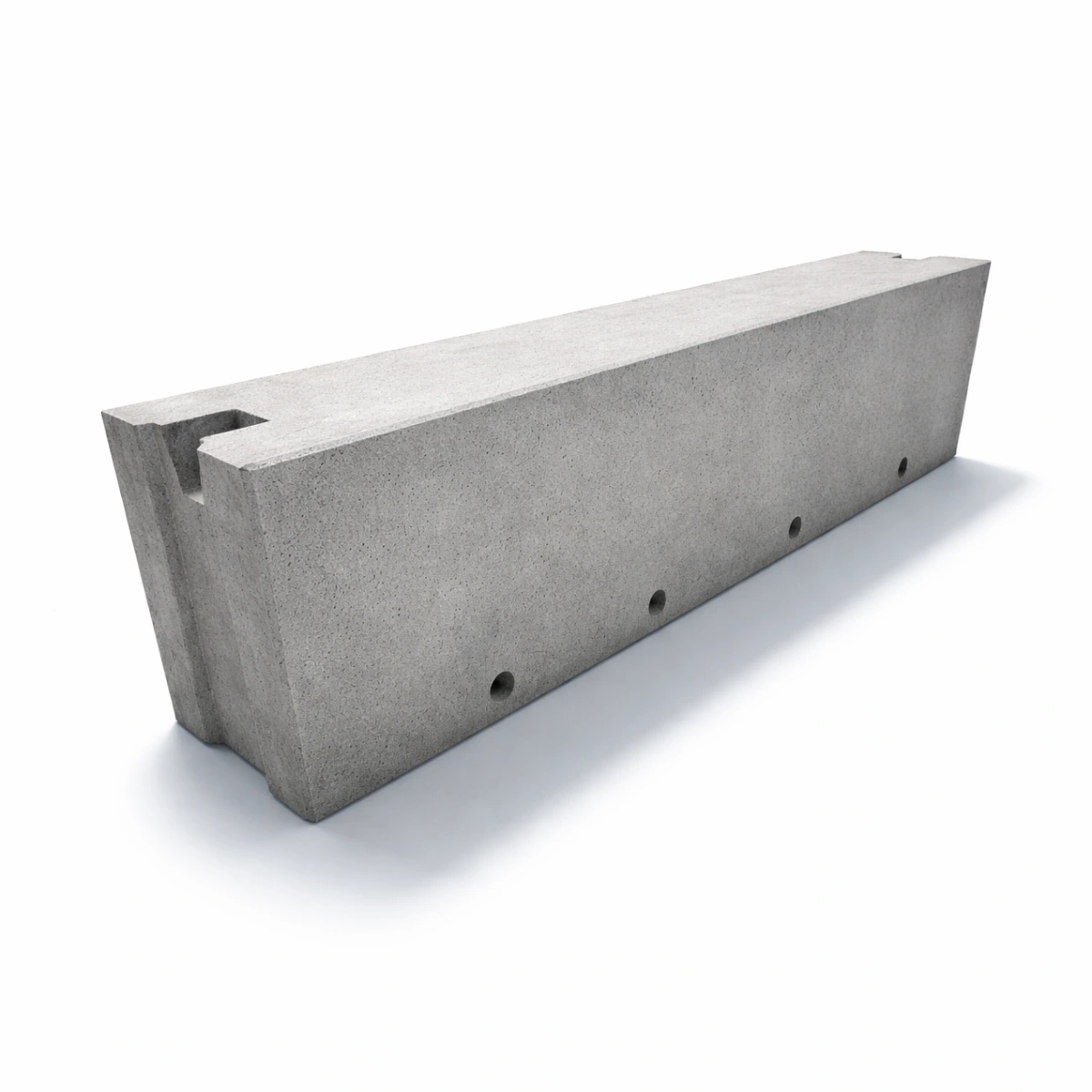

Фундаментный блок ФБС

Как рассчитать количество ФБС

Деление периметра на длину одного блока даёт лишь грубую оценку. Оно не учитывает углы, внутренние стены, проёмы и перевязку — смещение вертикальных стыков между рядами.

1. Возьмите план и разрезы фундамента. Нужны размеры всех стен, число рядов, отметки и места прохода труб.
2. Разложите каждый ряд. Используйте фактические габариты блоков и толщину швов по проекту. На углах и пересечениях не считайте один и тот же участок дважды.
3. Проверьте перевязку и оставшиеся промежутки. Следующий ряд может отличаться от предыдущего. Доборные элементы и монолитные участки предусматривают заранее.
4. Составьте ведомость по маркам. Отдельно запишите количество каждого размера, затем посчитайте общую массу партии для доставки.

Пример расчёта одного участка

Допустим, между заданными границами нужно заполнить 4,48 м одного ряда. В учебном примере берём блоки длиной 2,38, 1,18 и 0,88 м, а между ними — два шва по 0,02 м:

2,38 + 1,18 + 0,88 + 2 × 0,02 = 4,48 м.

Получается три блока: ФБС 24.3.6-Т, ФБС 12.3.6-Т и ФБС 9.3.6-Т. По таблице их суммарная масса — 1780 кг. Здесь учтены только два внутренних шва; примыкания на концах участка рассматривают отдельно. Толщина шва 20 мм взята для примера, в рабочей раскладке используют проектное значение.

Это расчёт отдельного фрагмента, а не всего фундамента. Его нельзя просто умножить на число рядов: сначала проверяют расположение стыков, углов и проёмов.

Что проверить перед заказом и доставкой

Согласуйте с поставщиком марки, количество, документы о качестве и порядок отгрузки. Если проектом предусмотрены плиты ФЛ, раствор или монолитные участки, включите их в отдельный список материалов. Плиты ФЛ и блоки ФБС выполняют разные задачи и не заменяют друг друга.

• Подъезд и разгрузка. Машине и крану нужна подготовленная площадка. Грузоподъёмность проверяют на рабочем вылете стрелы с учётом оснастки.
• Место хранения. Продумайте расположение блоков, чтобы нужные марки были доступны в порядке монтажа. Схему складирования согласуйте с поставщиком.
• Состояние изделий. При приёмке сверяют маркировку и осматривают блоки. Трещины, значительные сколы и повреждения мест подъёма требуют оценки до установки.

Не закладывайте произвольную подрезку блоков как способ исправить раскладку на месте. Также не стоит покупать запас «на всякий случай» одинаковым процентом для всех марок: возможные замены согласуют по схеме.

Заказать фундаментные блоки в АСБИ

Посмотреть размеры и выбрать блоки ФБС и плиты ФЛ можно в каталоге АСБИ. Для заказа подготовьте ведомость изделий и адрес объекта. Доставку по Калининграду и области, разгрузку и последовательность поставки согласуйте до начала монтажа.
